隨著電子信息產品的輕、薄、省電、小型化、平面化的不斷發展，促使不同用途的電子產品必須采用表面貼裝（SMT）技術。在SMT錫膏的應用過程中，都不可避免地會產生錫珠現象，而無鉛焊錫膏的錫珠現象是SMT生產線上的主要問題。因此如何減少錫珠是SMT 企業需要重點管控的內容之一。下面深圳佳金源錫膏廠家來講一下錫膏和錫珠的一些問題：

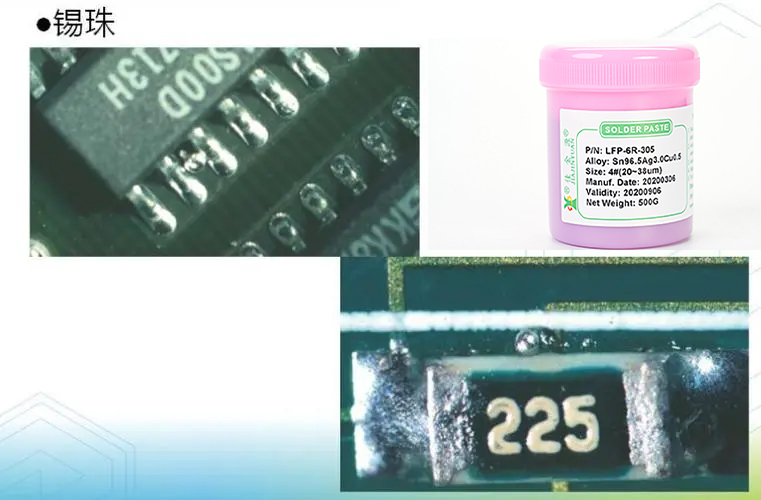

什么是錫珠？錫珠的直徑大致在0.2mm到0.4mm之間，也有超過此范圍的，主要集中在片狀阻容元件周圍。焊錫珠的存在不僅影響電子產品的外觀，也對產品的質量造成隱患。原因是現代印制板的元件密度高，間距小，焊錫珠在使用過程中可能會脫落，造成元件短路，影響電子產品的質量。

解決錫珠是提高生產質量的一個重要問題。要解決這一個問題，就要先了解問題發生在哪里，從問題的根源上控制錫珠的產生。在錫膏應用過程中，形成錫珠的原因是多方面的。無鉛錫膏的印刷厚度，錫膏的成分和氧化程度，模板的制作和開啟、錫膏是否吸潮、元器件的安裝壓力、元器件和焊盤的可焊性、回流焊溫度的設置等，這些因素都會導致錫珠的產生。

首先，錫膏的質量是影響最大的因素，無鉛錫膏的金屬含量。錫膏中金屬含量的質量比約為88%～92%，體積比約為50%.當金屬含量增加時，錫膏的粘度增加，可以有效抵抗預熱時蒸發產生的阻力，此外，金屬含量的增加使金屬粉末排列緊密，更容易結合，在熔化過程中不被吹走，此外，增加的金屬含量也可以減少錫膏印刷后的“塌陷”，因此，不容易出現錫珠。錫膏的金屬氧化程度。在錫膏中，金屬氧化程度越高，在焊接過程中對金屬粉末粘結的阻力越大，錫膏與焊盤和元器件之間的滲透越少，導致可焊性降低。實驗結果表明，錫珠的發生率與金屬粉末的氧化程度成正比。控制錫膏中焊料的氧化程度通常不應超過0.05％，最高可達0.15％。

錫膏中金屬粉末的粒度。對于回流焊，焊錫膏中粉末的粒徑越小，焊錫膏的總表面積越大，導致較細粉末的氧化程度越高，從而加劇了焊錫珠。實驗表明，當選擇一個更細的粒度的錫膏時，更容易產生錫珠。

錫膏在印刷電路板上的印刷厚度。印刷后的無鉛錫膏厚度是模板印刷的一個重要參數，通常在0.12mm-20mm之間。焊錫膏厚度過大會導致焊錫膏“下陷”，促進錫珠的生成。使用過多的助焊劑會導致錫膏部分坍塌，從而容易形成錫珠，此外，如果助焊劑的活性較低，則它的去氧化能力也較弱，這也容易導致錫珠的產生。

清免洗焊錫膏的活性低于松香和水溶性焊錫膏，因此更容易產生錫珠。

產生錫珠的原因有很多，錫珠的存在必然會影響焊錫產品的質量和外觀。線路板上的阻焊層是影響錫珠形成的最重要因素。綜合上述原因，有以下幾種應對策略。具體有以下幾種方法可以減少錫珠的產生：

1、選擇合適的阻焊層可防止錫球的產生。

2、使用一些特殊設計的助焊劑，也可以避免錫球的形成。

3、最大程度地降低焊料產品的溫度。

4、使用足夠的助焊劑，防止錫球的形成。

5、最大限度地提高預熱溫度，但要注意焊劑預熱參數，防止焊劑活化期過短。

6、盡量提高傳送帶的速度。

深圳市佳金源工業科技有限公司，位于深圳龍華，主要生產經營：有鉛錫膏、無鉛高溫錫膏、無鉛中溫錫膏、無鉛低溫錫膏等。有需求的話，歡迎聯系我們。
